灵矽微LS12D105T完全P2P国产替代TSSOP封装的AD9235

灵矽微LS12D105T属于单芯片、12位、20/40/65/80/105M MSPS模数转换器（ADC）系列，采用3V单电源供电，该系列均内置一个高性能采样保持放大器（SHA）和基准电压源。LS12D105T采用多级差分流水线架构，内置输出纠错逻辑，可提供12位精度，并保证在整个工作温度范围内无失码。得益于高带宽、真差分采样保持放大器（SHA），该芯片可以支持全差分输入信号也可以支持单端输入信号。

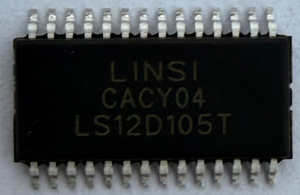

LS12D105T具有28引脚TSSOP和32引脚QFN（LFCSP）两种封装，与AD9235完全pin2pin兼容，客户无需更改已有的PCB板，可以快速实现国产替代。

芯片特征

l l模拟 AVDD 电源支持 2.85V 至 3.45V

l l数字 DRVDD 电源支持 1.7V 至 3.45V

l l ADC 内核：

- 采样速度是 5MSPS 至 105MSPS

- LS14D105：14 位分辨率

- LS12D105T：12 位分辨率

- LS10D105：10 位分辨率

l l支持1.8V/2.5V/3V/3.3V 逻辑电平的并行CMOS输出数据接口

l l支持单端输入或者全差分输入信号

l l可调整的 ADC 满量程电压范围：1.2Vpp、1.6Vpp 和 2Vpp

l l超低功耗:

- LS14D105：310mW

- LS12D105T：260mW

- LS10D105：220mW

l lSNR 和 SFDR 特性：

- LS14D105 在输入频率 fin = 3.13MHz 时：SNR =69dB、SFDR = 86dB

- LS12D105T 在输入频率 fin = 3.13MHz 时：SNR =67dB、SFDR = 80dB

- LS10D105 在输入频率 fin = 3.13MHz 时：SNR =60dB、SFDR = 72dB

l l-3dB输入信号带宽为 200MHz

l lDNL和INL：

- LS14D105： DNL = ±0.75LSB ， INL=±1.5LSB

- LS12D105T：DNL = ±0.75LSB，INL= ±1LSB

- LS10D105：DNL = ±0.75LSB，INL= ±1LSB

l l具有较低的失调电压：

- LS14D105：±1.5mV

- LS12D105T：±3mV

- LS10D105：±3mV

l l支持输入信号的共模范围：0~2V 或 者0.6~2.4V
